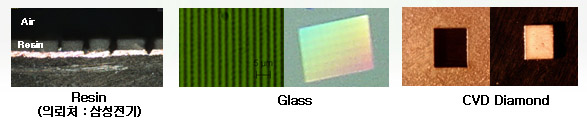

■ 금속 및 비금속 재료 미세가공 가능   ■ 가공 선폭 100 nm~100 ㎛ 가공   ■ Aspect ratio 최대 10:1
■ 재료 표면 및 내부 가공 가능



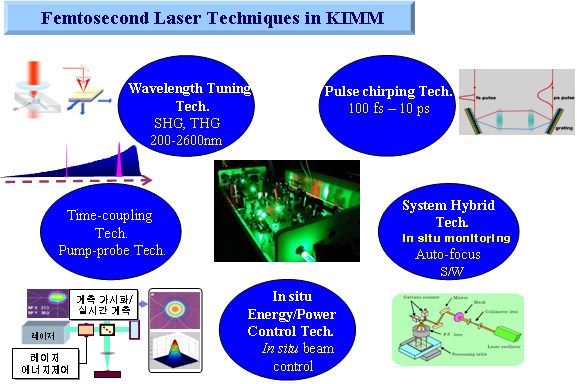

나노 미세 가공 기술 (Nano machining Tech.)

Nano Hole and Surface Relief Structure (Precise nano-machining on polished metal surface)

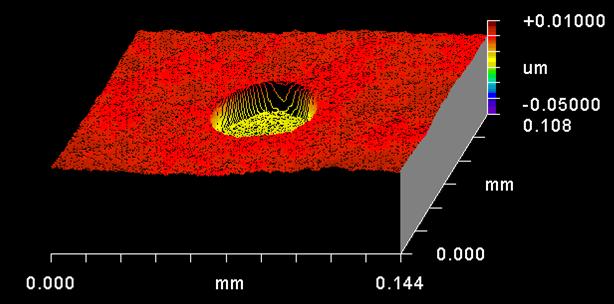

Bulk Ni φ40um, 30 nm Depth
b

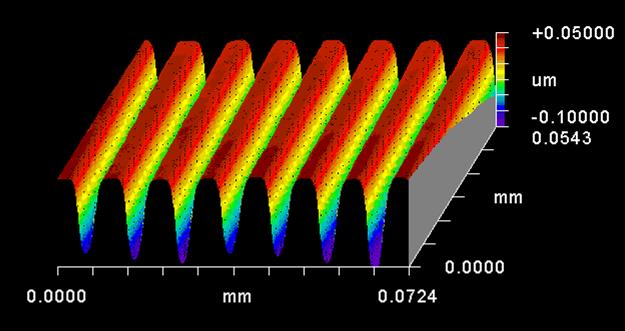

Bulk Ni 110 um Pitch ，110 nm Depth


  ............................................................................

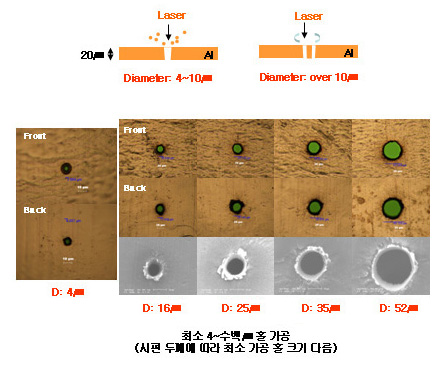

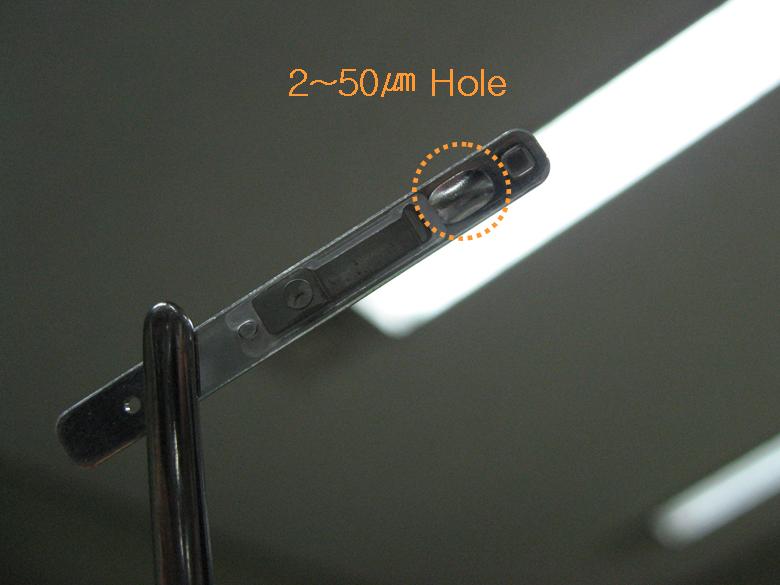

■ Al(t:20㎛) 박막 직경 4㎛ 급 홀 가공 (의뢰처 : 삼성SDI)

  ............................................................................

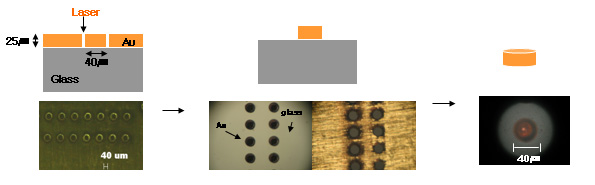

■ Au(t:25㎛) 박막 직경 40㎛ 급 디스크 가공 (의뢰처 : 한국표준연구원)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

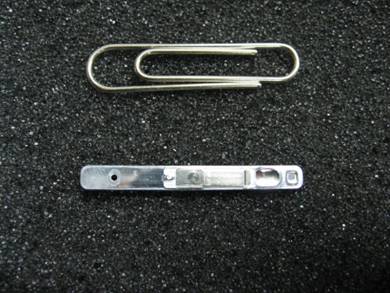

■ SUS(t:50㎛) 형상 가공 (의뢰처 : 한국기계연구원)
  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

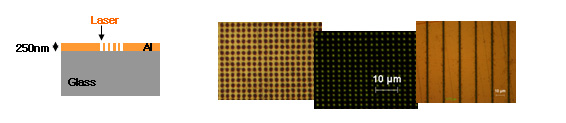

■ Al(t:250nm) 패턴 가공 (의뢰처 : 삼성전자)

  .............................................................................




....................................................................

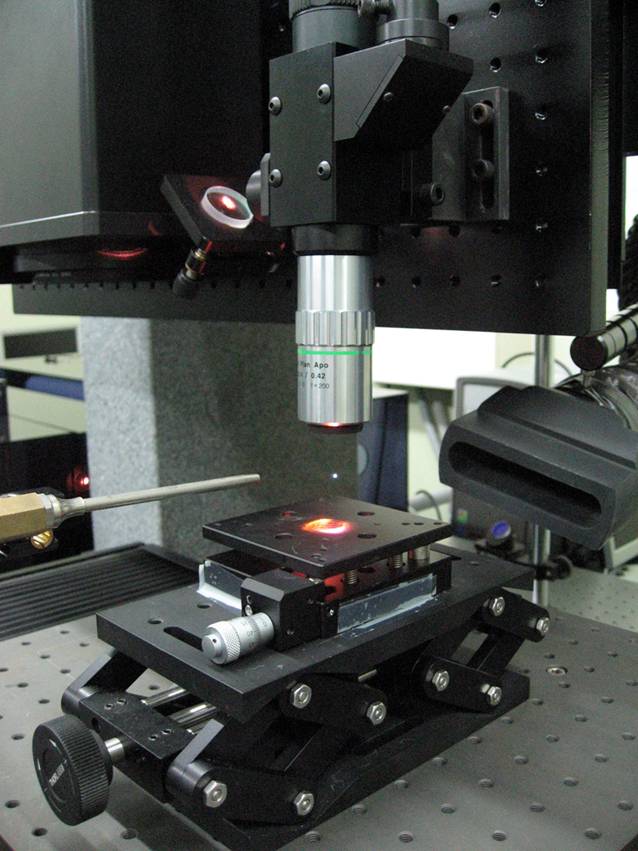

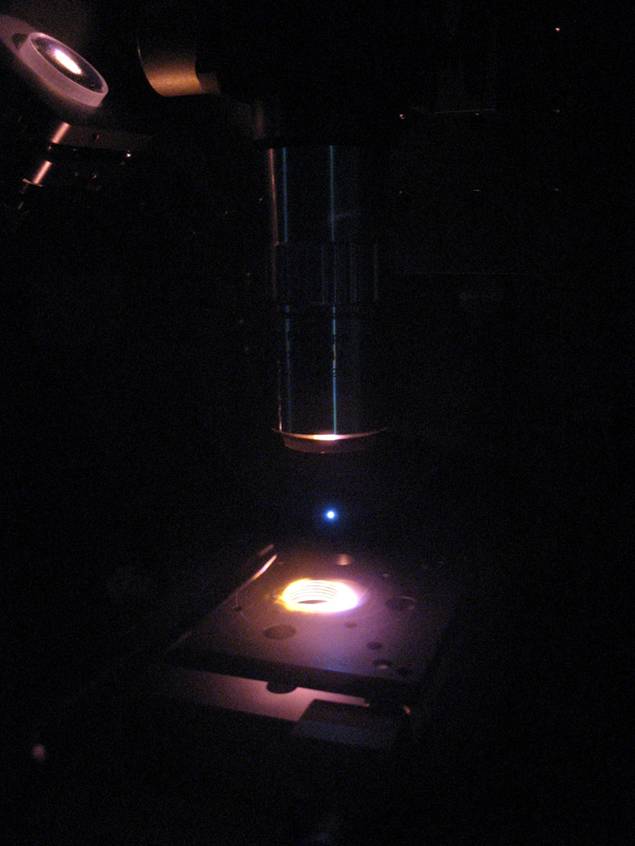

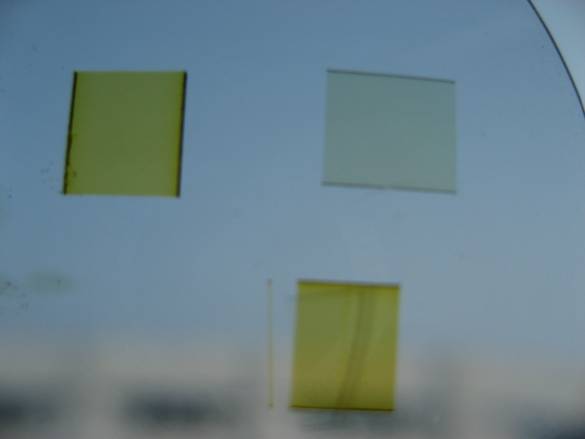

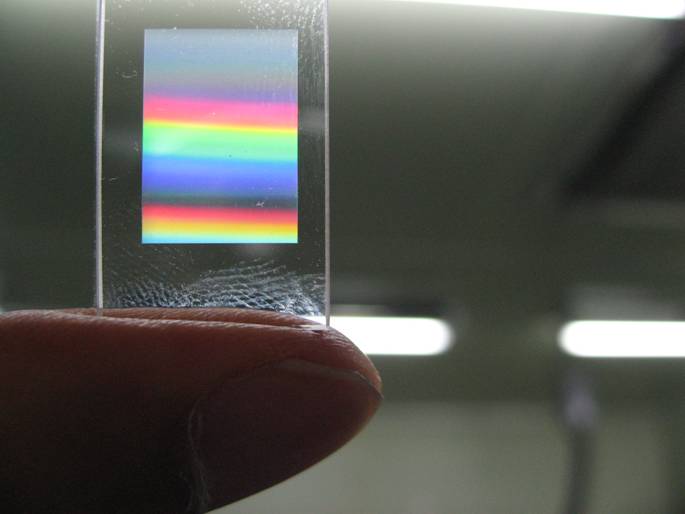

다양한 투명유리내의 굴절률제어 및 internal grating 제작기술, 투명유리내의 다양한 색상구현기술 확보

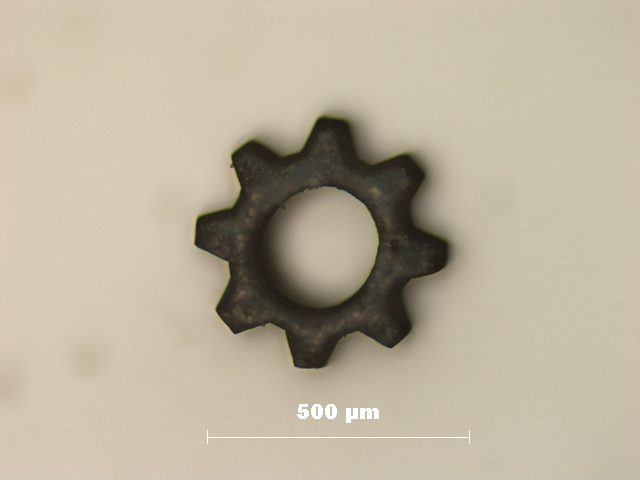

미세 형상 가공-기어형상 (부산대 하이브리드국가핵심연구센터(NCRC) 의뢰)



  ■ AMOLED Repair Tech (Samsung Display, LG)



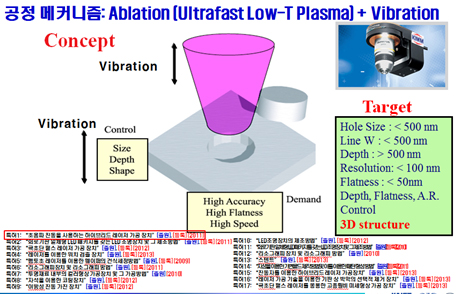

  Motivations









  연구개발개요

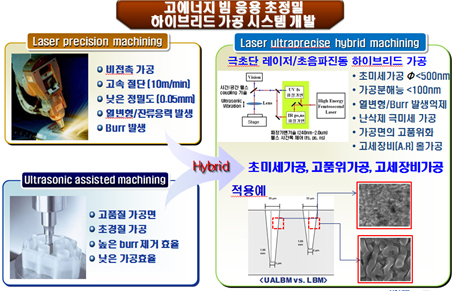

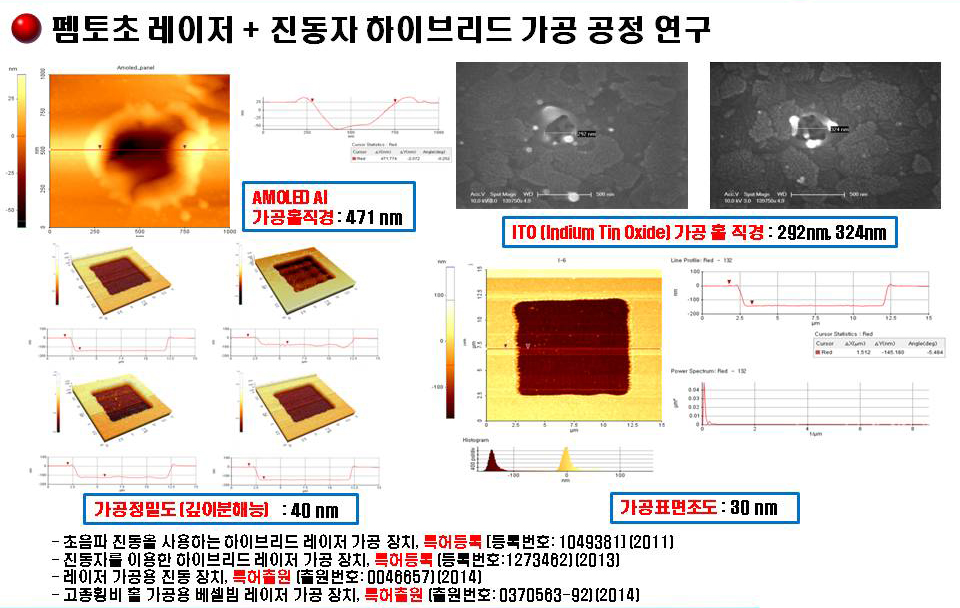

  고에너지 빔 하이브리드 가공 핵심공정



  연구개발 진행상황

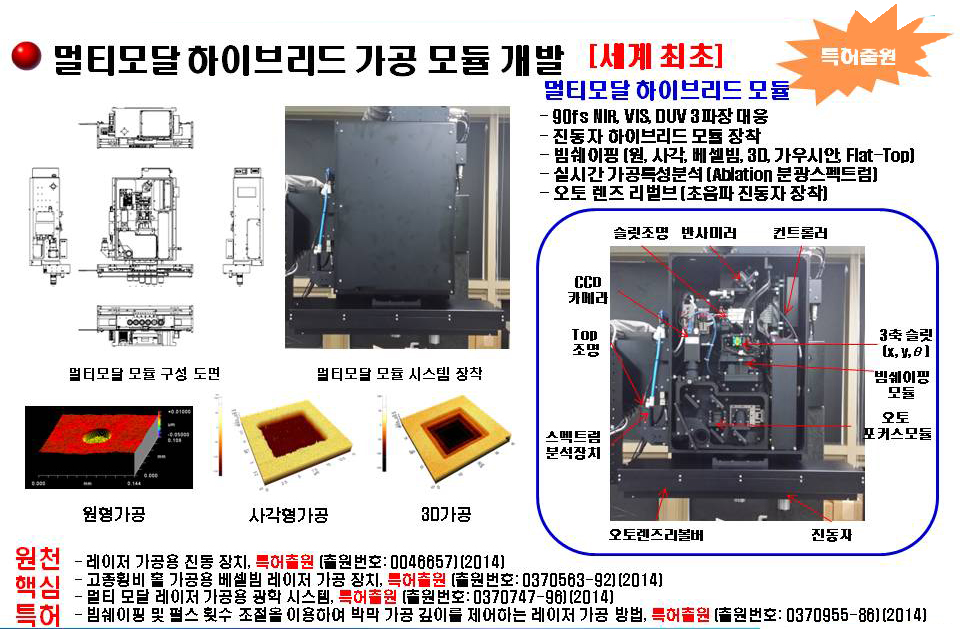

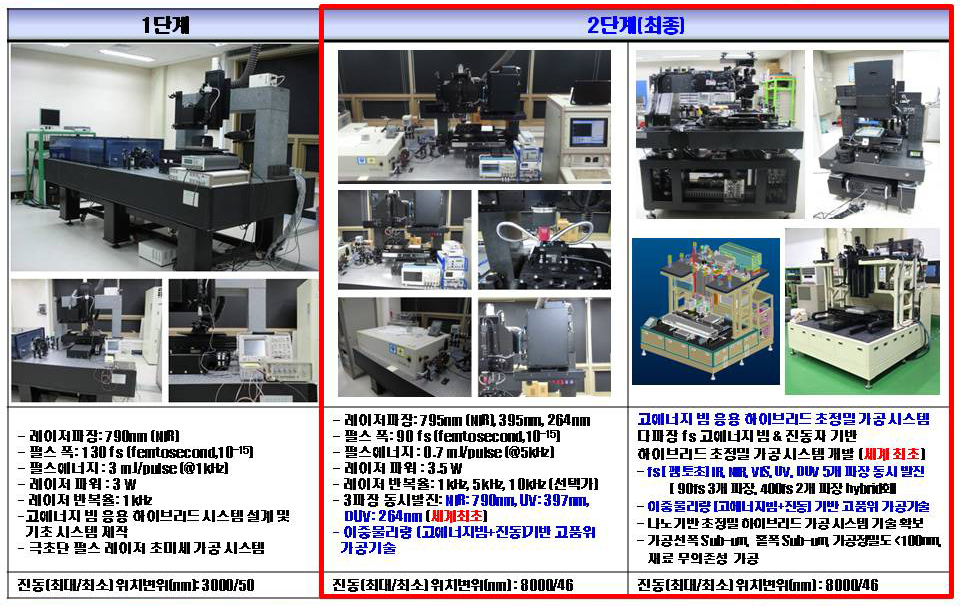

  하이브리드 시스템 개발 3

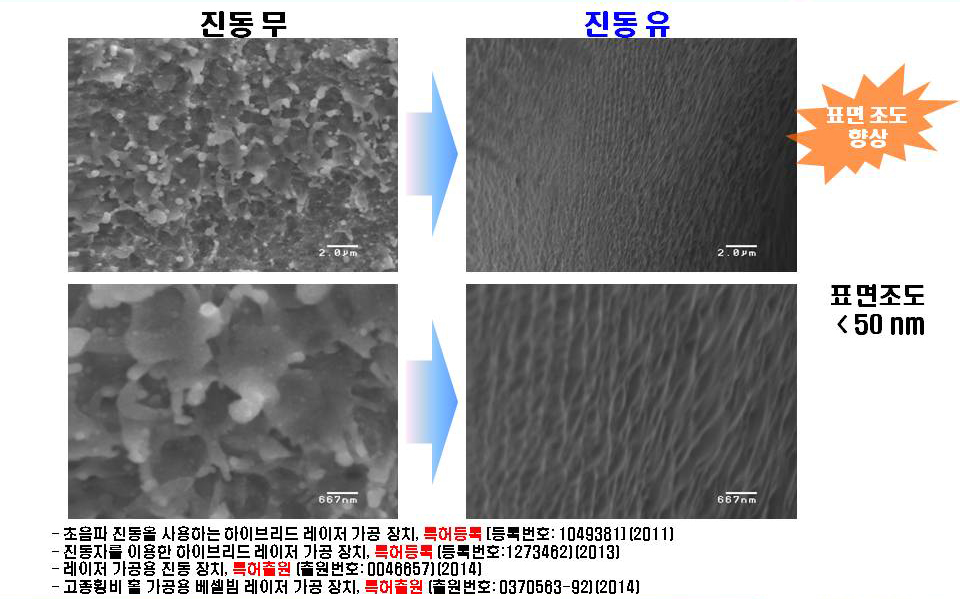

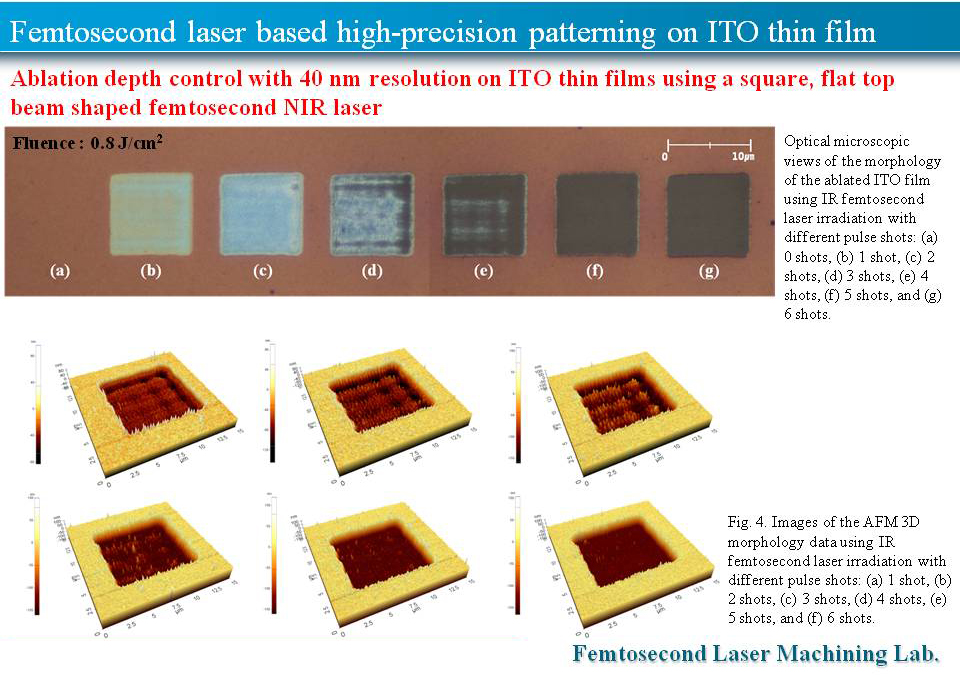

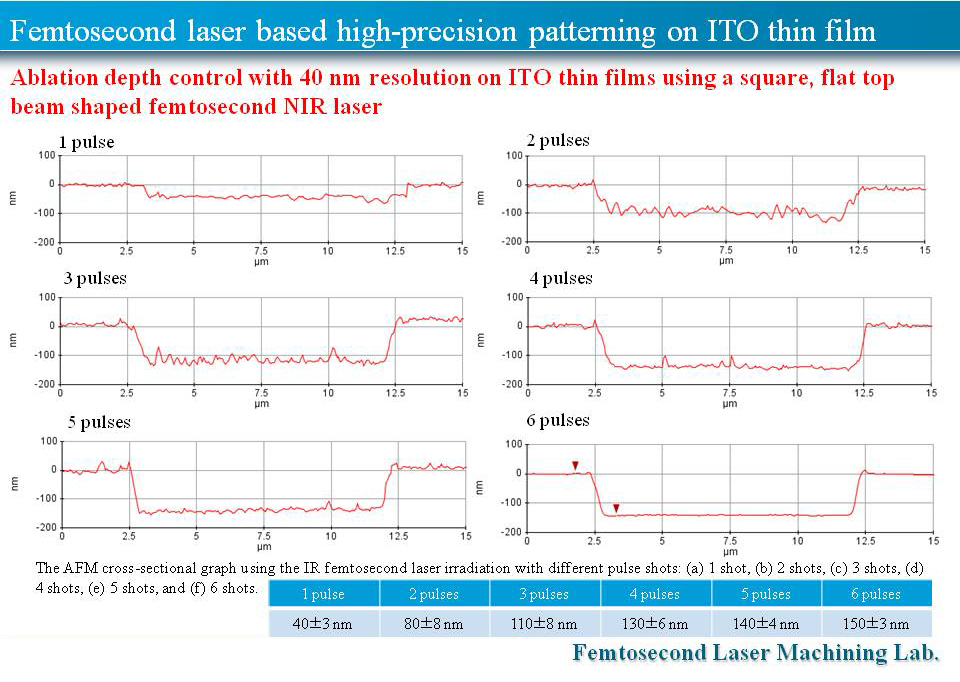

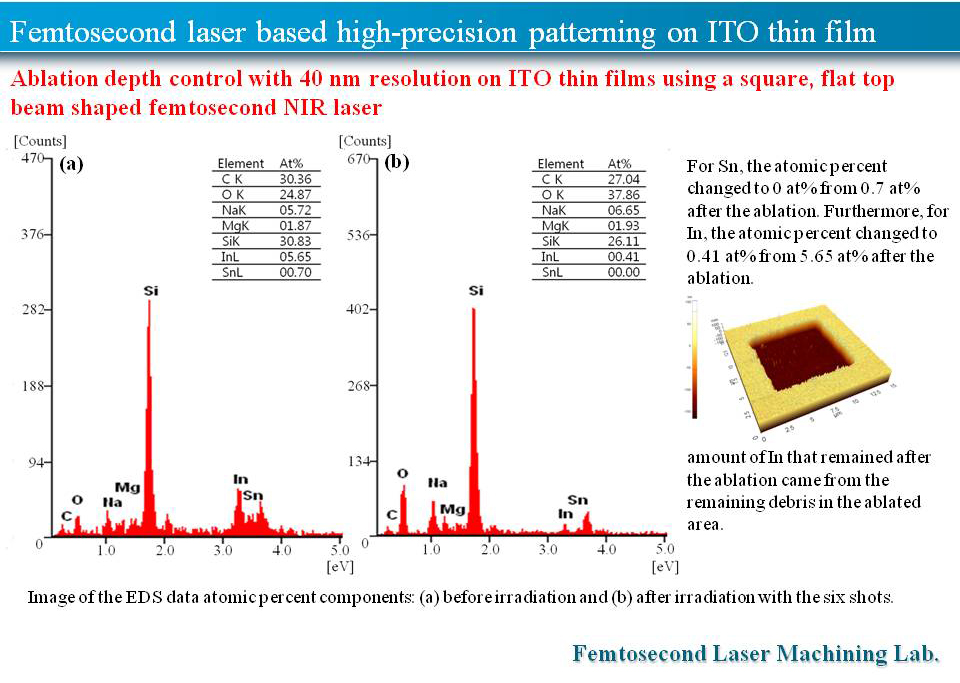

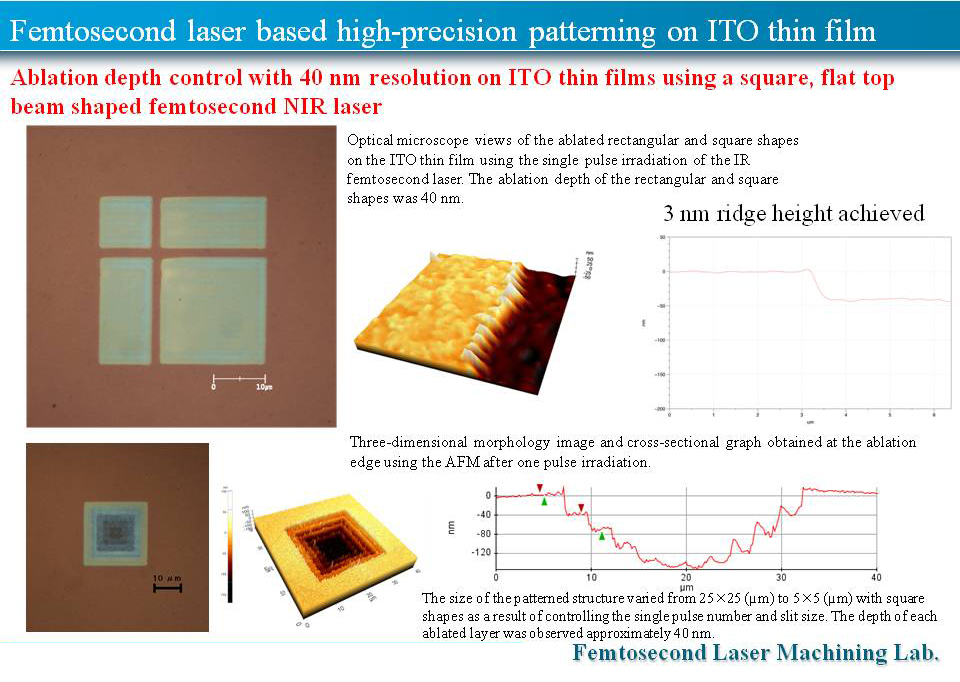

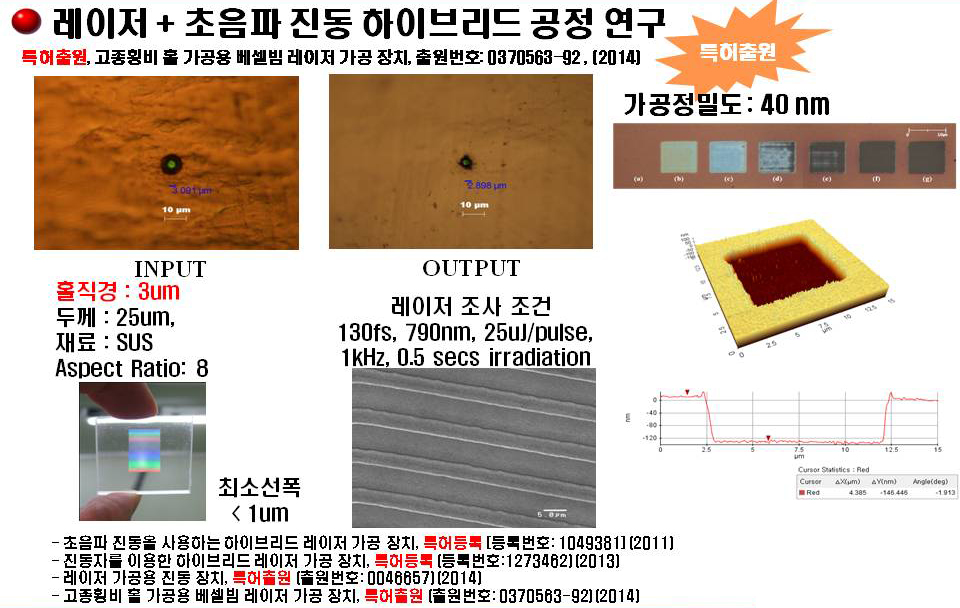

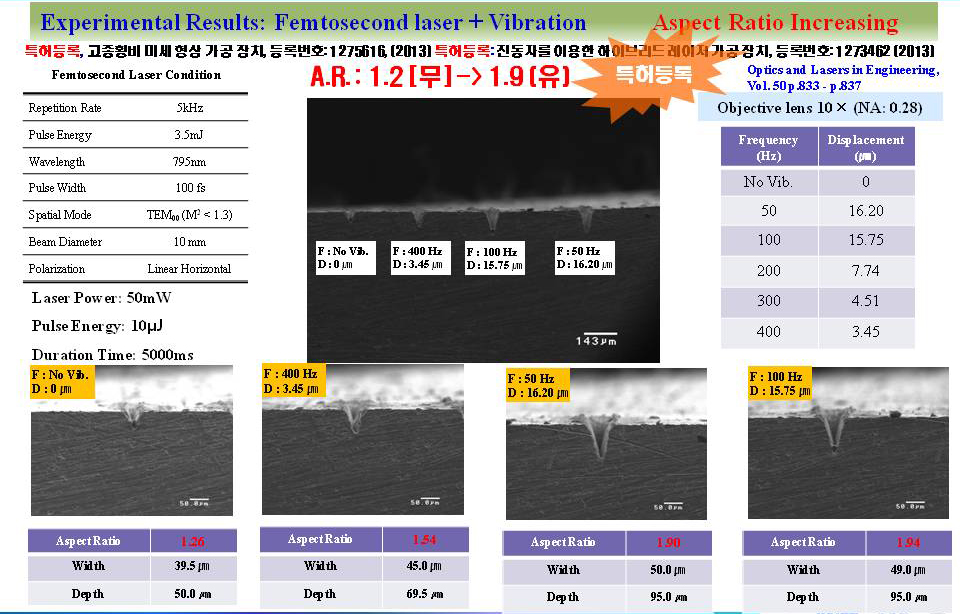

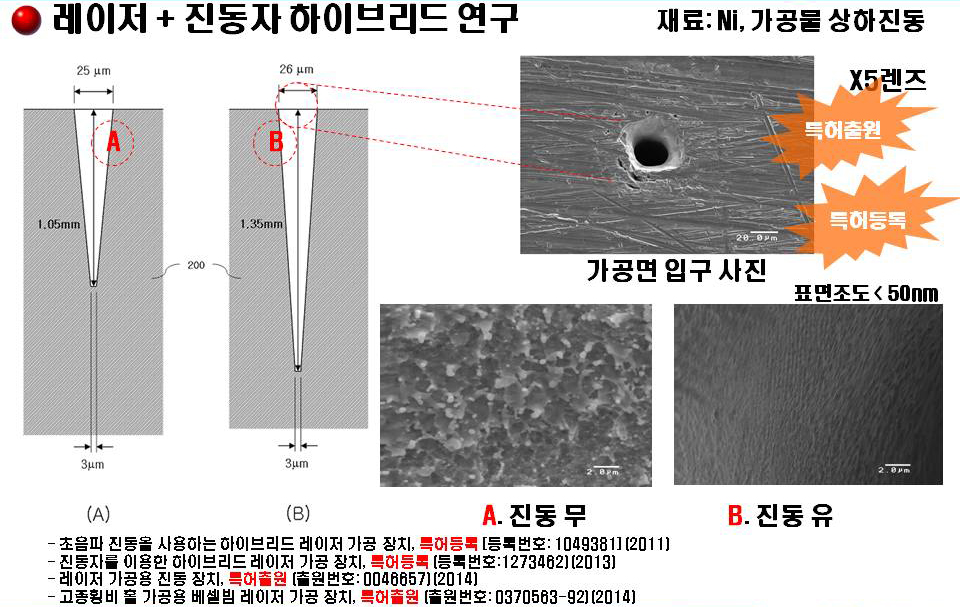

  하이브리드 공정기술 개발 1


  하이브리드 공정기술 개발 3


  하이브리드 공정기술 개발 4


  하이브리드 공정기술 개발 5


  하이브리드 공정기술 개발 6


  국내기술 본 기술 수요상황
